Máquina de corte por láser para tubos pesados montada lateralmente
Este equipo está especialmente diseñado para el corte y taladrado de tubos pesados y tubos de gran tamaño. La estructura montada lateralmente facilita y agiliza la carga y descarga. El mandril puede moverse hacia la izquierda y derecha para lograr un corte sin cola. Alta precisión y eficiencia rápida. También se puede utilizar para cortar diversos perfiles de acero como vigas H, vigas T, canales, ángulos, etc. Una cabeza de corte especial opcional puede lograr cortes en bisel.
  • Corte en bisel
  • Material de cola cero

  • Alta potencia láser

Consultar

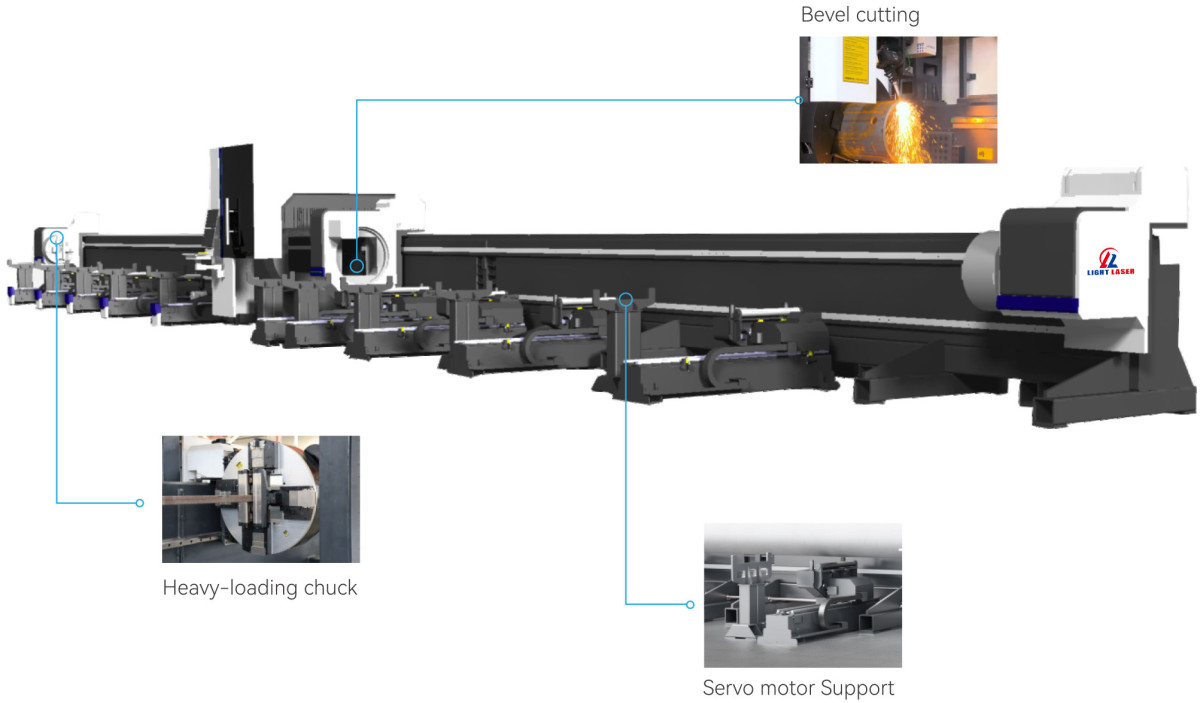

2


Parámetros técnicos

Modelo de productoLY12024BLY12035BLY12042BLY12055B
Longitud del tubo≥4M
Potencia del láser6KW-20KW
Tipo de tubo procesadoTubo redondo, tubo cuadrado, tubo ovalado, tubo en U, acero H
Velocidad máxima de rotación120r/min60r/min40r/min25r/min
Precisión de Posicionamiento±0.02m/min±0.03m/min±0.04m/min±0.05m/min
Precisión de Posicionamiento Repetitivo±0.02m/min±0.03m/min±0.04m/min±0.05m/min
Carga del mandril300kg1100kg1500kg2500kg
Tamaño del tubo

Tubo cuadrado 20-Tubo cuadrado 240

Tubo redondo 20-Tubo redondo 240

Tubo cuadrado 35-Tubo cuadrado 350

Tubo redondo 45-Tubo redondo 350

Tubo cuadrado 35-Tubo cuadrado 420

Tubo redondo 45-Tubo redondo 420

Tubo cuadrado 50-Tubo cuadrado 550

Tubo redondo 50-Tubo redondo 550

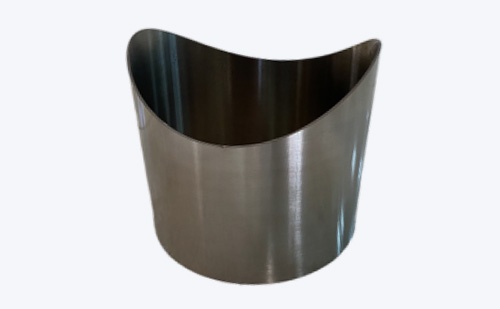

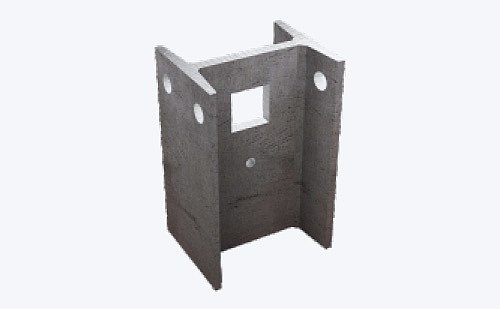

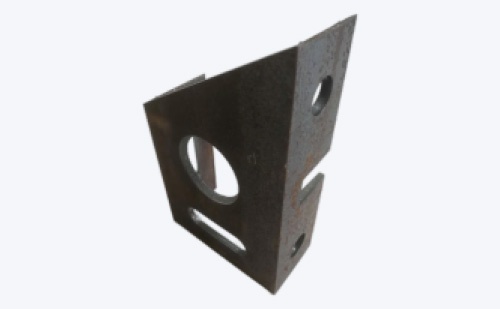

Muestra de corte
